2 Vertikale Antennen nebeneinander ???? HILFE

[DL9EN]

Hallo Funkfreunde ,

Ich bin am Verzweifeln da ich keine vernünftige Aussage finde im Netz zu dem Abstand den ich zwischen einer X-200 und einer A-99 haben muss.

Ich kann leider nur nebeneinander gehen da ich den einen Mast den ich habe ausschöpfen muss. Der Abstand von beiden Antennen würde 145cm betragen. In der Höhe kann ich noch 50cm mit der X-200 höher oder 20cm runter.

Wenn ich nun 100W auf die Antron schicke habe ich die Besorgnis das ein Teil der Leistung in die X-200 geht und mir das Gerät( TS 2000) zerstört oder anders herum 75W auf die X200.

Speisepunkte liegen ja auf gleicher Höhe oder mache ich mir zu sehr nen Kopf.

Hoffe auf Hilfe und Danke im voraus

vy 73 Oli

[db6zh]

Einfach mal gefragt: mußt Du denn beide gleichzeitig mit HF beheizen oder kannst Du auch einfach abschalten (kurzschließen) ??
73 Peter

[dl8sfz]

Also wenn ich richtig informiert bin, ist die A99 für KW und die X-200 für UKW. Das dürfte bei zugelassenen Leistungen keine Probleme geben.
Gruß

[DL9EN]

Einfach mal gefragt: mußt Du denn beide gleichzeitig mit HF beheizen oder kannst Du auch einfach abschalten (kurzschließen) ??
73 Peter

Guten Morgen und danke für die schnelle Antwort , Ich beheize ja nur eine aber da ich 2/70 nebenher laufen lasse mit ein und dem selben Gerät ist das Abschalten bzw Kurzschluss ein wenig umständlich wegen des Duplexers. Mehr als 100W werden keiner dieser Antennen zugeführt. Also sollte ich es Probieren

73 Oli

[dl8sfz]

Ja, würde ich. Ich hatte lange Jahre die x-50 ein paar Meter neben meiner Vertikal und es gab nie Probleme.
Gruß
Stefan

[db6zh]

KW und UKW parallel ist kein Thema. Mir hat A99 nichts gesagt. http://www.db6zh-9.bn-paf.de/db6zh-2.jpg - da hängt alles an einem Masten, inkl. TV und Sat, zwar keine Rundstrahler, aber trotzdem ......

Sinnvoll ist es, bei allen Geräten den Eingang zu prüfen, speziell falls Du gebraucht gekauft hast. Oft sind am RX Eingang zwei Dioden antiparallel Signal vs Masse geschaltet, als Schutz vor zu großem Eingangssignal. Früher bei den alten Dampfradios waren es Glimmlampen.

73 Peter

[dh1dav]

Meine Antennenkombination ist fast die gleiche. Keine Probleme und keine gegenseitige Beeinflussung.

73 de David

[DL9EN]

Meine Antennenkombination ist fast die gleiche. Keine Probleme und keine gegenseitige Beeinflussung.

73 de David

Okay das hört sich ja gut an, die frage die ich noch habe ist ob die Antennen eine unterschiedliche Einspeisehöhe haben und wie hoch die Leistung ist? Welches Gerät wird betrieben? Ein Bild vom Aufbau ?

73 Oli

[dh1dav]

Hallo Oli,

sorry, beinahe hätte ich Deine Frage übersehen. Hab noch schnell ein Foto gemacht - s.u. Die Einspeisung ist etwa 40 bis 50 cm voneinander entfernt. Auf 2m mit einem TS-790 gehe ich mit 40 Watt raus, auf KW mit einem TS-570 nur in Digimodes mit 25 bis 30 Watt. Von der Einspeisung ab bis ins Shack laufen die Leitungen auf 15m zusammen mit dem TV-Sat-Kabel direkt nebeneinander. TVI hab ich erst bei 100 Watt auf KW, was aber so gut wie nie der Fall ist.

So, jetzt noch das Bild:

[DL9EN]

Hallo Oli,

sorry, beinahe hätte ich Deine Frage übersehen. Hab noch schnell ein Foto gemacht - s.u. Die Einspeisung ist etwa 40 bis 50 cm voneinander entfernt. Auf 2m mit einem TS-790 gehe ich mit 40 Watt raus, auf KW mit einem TS-570 nur in Digimodes mit 25 bis 30 Watt. Von der Einspeisung ab bis ins Shack laufen die Leitungen auf 15m zusammen mit dem TV-Sat-Kabel direkt nebeneinander. TVI hab ich erst bei 100 Watt auf KW, was aber so gut wie nie der Fall ist.

So, jetzt noch das Bild:

Okay , nur ist es wieder anders als ich es vorhabe , Horizontal Ist dein Draht und die UKW Vertikal , da habe ich auch keine bedenken, klappt bei mir auch mit 100W nur steht demnächst neben der UKW noch die Vertikale für 10m in 1,4m Abstand

[dh1dav]

Bis vor drei Jahren war direkt daneben - 1 cm Luft beim drehen - noch ein DX14-4el-Beam. Keine Probleme

[DL9EN]

Da bin ich wieder und nochmals vielen Dank

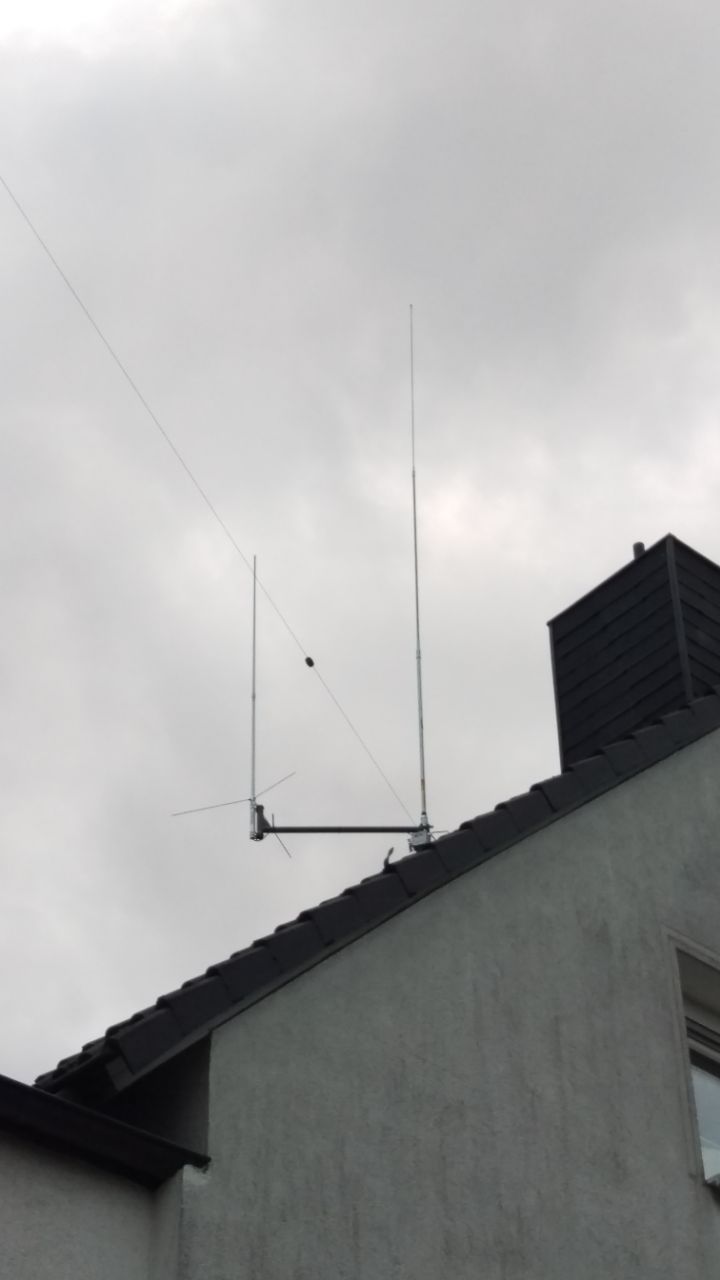

Es funktioniert, fast Probleme als Anhang noch FIX ein Bild gemacht und alles gut jetzt muss ich nur noch das Problem mit der direkt Einstrahlung in die Anlage Prüfen vielleicht hat jemand das selbe leiden und sitzt auch 2,5 m unter der Antenne
